APLICACIÓN:

El STE es adecuado para el control de nivel en depósitos abiertos o cerrados, canales, etc., así como para controlar la presencia o ausencia de líquido (detección de fugas, tuberías vacías, protección de bombas).

La variación de resistencia eléctrica provocada entre 2 electrodos se transforma en una señal de todo o nada mediante un relé de nivel ( ES 2001 ).

La longitud de los electrodos se ajusta al valor de nivel que se desea controlar.

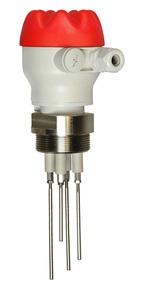

CARACTERÍSTICAS TÉCNICAS del cabezal STE:

- Cabezal PP
- Grado de protección IP65
- Construcción en PP y acero inoxidable
- 1 ... 5 electrodos de acero inoxidable
- Longitud estándar del electrodo 500 ... 2000 mm
- Presión máxima 15 bar
- Temperatura máxima 110ºC
- Montaje vertical
- Conexión a proceso con aislamiento eléctrico entre los electrodos y el depósito.


¡Ver posición 7-40-9 para el relé de nivel ES 2001!
